產品標準
本產品按GB/T 5023-2008《額定電壓450/750V及以下聚氯乙烯絕緣電纜》、JB/T 8734-2016《額定電壓450/750V及以下聚氯乙烯絕緣電線電纜和軟線》標準生產，同時還可根據用戶需要按國際電工委員會推薦標準IEC、英國標準、德國標準及美國標準生產。
適用范圍
本產品適用于額定電壓450/750V及以下的動力裝置、固定布電線及撓性連接電器之用。
使用特性
● 額定電壓U0/U為450/750V、300/500V和300/300V。
● 電纜導體的允許長期最高工作溫度：
60227 IEC 07(BV-90)----------------------90℃
60227 IEC 08(RV-90)----------------------90℃
60227 IEC 56(RVV-90)----------------------90℃
60227 IEC 57(RVV-90)----------------------90℃
其它型號-----------------------------------70℃
● 電纜敷設時環境溫度應不低于０℃。
● 電纜彎曲半徑：
D≤25mm---------------------------------≥4D
D＞25mm---------------------------------≥6D
(Ｄ－電纜外徑)
電纜的型號和名稱
型號 | 名稱 | 標準 |
60227 IEC 01(BV) | 一般用途單芯硬導體無護套電纜 | GB/T 5023-2008 IEC 60227 |
60227 IEC 02(RV) | 一般用途單芯軟導體無護套電纜 | |
60227 IEC 05(BV) | 內部布線用導體溫度為70℃單芯實心導體無護套電纜 | |
60227 IEC 06(RV) | 內部布線用導體溫度為70℃單芯軟導體無護套電纜 | |
60227 IEC 07(BV-90) | 內部布線用導體溫度為90℃單芯實心導體無護套電纜 | |
60227 IEC 08(RV-90) | 內部布線用導體溫度為90℃的單芯軟導體無護套電纜 | |
60227 IEC 10(BVV) | 輕型聚氯乙烯護套電纜 | |
60227 IEC 52(RVV) | 輕型聚氯乙烯護套軟線 | |
60227 IEC 53(RVV) | 普通輕型聚氯乙烯護套軟線 | |
60227 IEC 74(RVVYP) | 耐油聚氯乙烯護套屏蔽軟電纜 | |
60227 IEC 75(RVVY) | 耐油聚氯乙烯護套非屏蔽軟電纜 |
電纜的型號和名稱
型號 | 名稱 | 標準 |
BV | 銅芯聚氯乙烯絕緣電線 | JB/T 8734-2012 |
BLV | 鋁芯聚氯乙烯絕緣電纜 | |
BVR | 銅芯聚氯乙烯絕緣軟電纜 | |
BVV | 銅芯聚氯乙烯絕緣聚氯乙烯護套圓形電纜 | |
BLVV | 鋁芯聚氯乙烯絕緣聚氯乙烯護套圓形電纜 | |
BVVB | 銅芯聚氯乙烯絕緣聚氯乙烯護套扁形電纜 | |
BLVVB | 鋁芯聚氯乙烯絕緣聚氯乙烯護套扁形電纜 | |
RVS | 銅芯聚氯乙烯絕緣絞型連接用軟電線 | |
RVB | 銅芯聚氯乙烯絕緣扁形無護套軟電纜 | |
RVP | 銅芯聚氯乙烯絕緣屏蔽軟電線 | |
RVP-90 | 銅芯耐熱90℃聚氯乙烯絕緣屏蔽軟電線 | |
RVV | 聚氯乙烯絕緣聚氯乙烯護套軟電纜 | |
RVVP | 銅芯聚氯乙烯絕緣聚氯乙烯護套屏蔽軟電纜 |

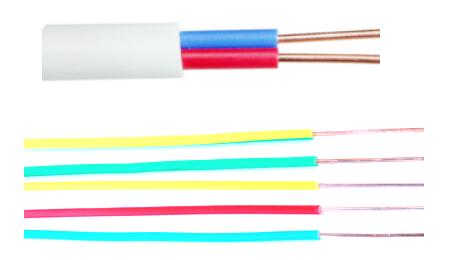

電纜結構圖
電纜的生產范圍
型號 | 額定電壓 V | 芯數 | 導體標稱截面 | 標準 |
60227 IEC 01(BV) | 450/750 | 1 | 1.5~400 | GB/T 5023-2008 IEC 60227 |
60227 IEC 02(RV) | 450/750 | 1 | 1.5~240 | |
60227 IEC 05(BV) | 300/500 | 1 | 0.5~1 | |
60227 IEC 06(RV) | 300/500 | 1 | 0.5~1 | |
60227 IEC 07(BV-90) | 300/500 | 1 | 0.5~2.5 | |
60227 IEC 08(RV-90) | 300/500 | 1 | 0.5~2.5 | |
60227 IEC 10(BVV) | 300/500 | 2，3，4，5 | 1.5~35 | |
60227 IEC 52(RVV) | 300/300 | 2，3 | 0.5~0.75 | |
60227 IEC 53(RVV) | 300/500 | 2，3~241） | 0.75~6 | |
60227 IEC 56(RVV-90) | 300/300 | 2，3 | 0.5~0.75 | |
60227 IEC 57(RVV-90) | 300/500 | 2，3，4，5 | 0.75~2.5 | |
60227 IEC 74(RVVYP) | 300/500 | 2~602） | 0.5~2.5 | |
60227 IEC 75(RVVY) | 300/500 | 2~602） | 0.5~2.5 | |
BV | 300/500 | 1 | 0.75~1 | JB/T 8734-2012 |
BLV | 450/750 | 1 | 2.5~630 | |
BVR | 450/750 | 1 | 2.5~240 | |
BVV | 300/500 | 1 | 0.75~185 | |
BLVV | 300/500 | 1 | 2.5~185 | |
BVVB | 300/500 | 2，3 | 0.75~10 | |
BLVVB | 300/500 | 2，3 | 2.5~10 | |
RVS | 300/300 | 2 | 0.5~6 | |
RVB | 300/300 | 2 | 0.5~6 | |
RVP、RVP-90 | 300/300 | 1，2 | 0.08~6 | |
RVV | 300/500 | 2~41 | 0.5~10 | |
RVVP | 300/300 | 1，2~241） | 0.3~6 | |
1) 芯數系列：4、5、6、7、10、12、14、16、19和24； 2) 芯數系列：2、3、4、5、6、7、12、18、27、36、48和60。 注：可根據客戶要求生產阻燃(Z)、耐火(N)、低煙低鹵(DD)、無鹵低煙 (WD)、防酸堿及交聯型等特種系列電線電纜。 | ||||
耐油聚氯乙烯護套屏蔽和非屏蔽軟電纜主要用于機床和起重運輸設備在內的制造加工用機器各部件的內部連接。允許該電纜直接與電源線相連接。但不推薦屏蔽電纜用于連續彎曲的場合，如果使用時電纜不需要移動，則建議電纜應敷設在線管、線槽中。
電纜僅用于建筑物內，而且環境溫度需保持在+5~+40℃范圍內。
正常使用時，導體最高溫度為70℃,護套最高溫度為60℃。
固定敷設用聚氯乙烯絕緣無護套電纜載流量
型號 | IEC6022701(BV) 60227IEC02(RV) | ||||
電壓 | 450/750V | ||||
芯數 | 單芯 | ||||
排列 |
| |
| | |
截面（mm2) | A | A | A | A | |
0.5 | 7 | 9 | 7 | 11 | |
0.75 | 9 | 12 | 9 | 14 | |
1 | 11 | 14 | 11 | 16 | |
1.5 | 14 | 18 | 14 | 21 | |
2.5 | 19 | 25 | 20 | 29 | |
4 | 26 | 33 | 27 | 38 | |
6 | 33 | 42 | 34 | 49 | |
10 | 48 | 58 | 49 | 68 | |
16 | 65 | 78 | 67 | 91 | |
25 | 89 | 105 | 91 | 120 | |
35 | 110 | 130 | 110 | 150 | |
50 | 135 | 155 | 140 | 180 | |
70 | 175 | 200 | 180 | 230 | |
95 | 220 | 250 | 225 | 290 | |
120 | 255 | 290 | 265 | 335 | |
150 | 295 | 335 | 305 | 390 | |
185 | 345 | 390 | 360 | 450 | |
240 | 420 | 470 | 435 | 545 | |
300 | 490 | 540 | 505 | 630 | |
400 | 575 | 635 | 595 | 735 | |
工作溫度 | 70（℃） | ||||
環境溫度 | 40（℃） | ||||
1）
1）
1）
2） 注：1）電纜相互接觸。
2）相鄰電纜中心距離為2倍的電纜外徑。
環境條件
空氣中敷設：環境溫度：空氣中基準值40℃，當環境溫度不同于載流量表中基準環境溫度時的載流量修正系數列于下表。
環境溫度不同時的載流量修正系數表
導體工作溫度(℃） | 環境溫度（℃） | |||||||
20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
60 | 1.52 | 1.40 | 1.28 | 1.15 | 1.00 | 0.84 | 0.66 | 0.43 |
70 | 1.36 | 1.28 | 1.19 | 1.10 | 1.00 | 0.90 | 0.78 | 0.66 |
75 | 1.30 | 1.23 | 1.16 | 1.08 | 1.00 | 0.91 | 0.82 | 0.73 |
90 | 1.23 | 1.17 | 1.12 | 1.06 | 1.00 | 0.94 | 0.87 | 0.81 |
